【圖解】氣體滅火系統噴頭的安裝

《氣體滅火系統設計規范》

3.1.12 噴頭的保護高度和保護半徑，應符合下列規定：
      1 最大保護高度不宜大于6.5m；
      2 最小保護高度不應小于0.3 m；
      3 噴頭安裝高度小于1.5 m時，保護半徑不宜大于4.5 m；
      4 噴頭安裝高度不小于1.5m時，保護半徑不應大于7.5 m。
3.1.13 噴頭宜貼近防護區頂面安裝，距頂面的最大距離不宜大于0.5 m。

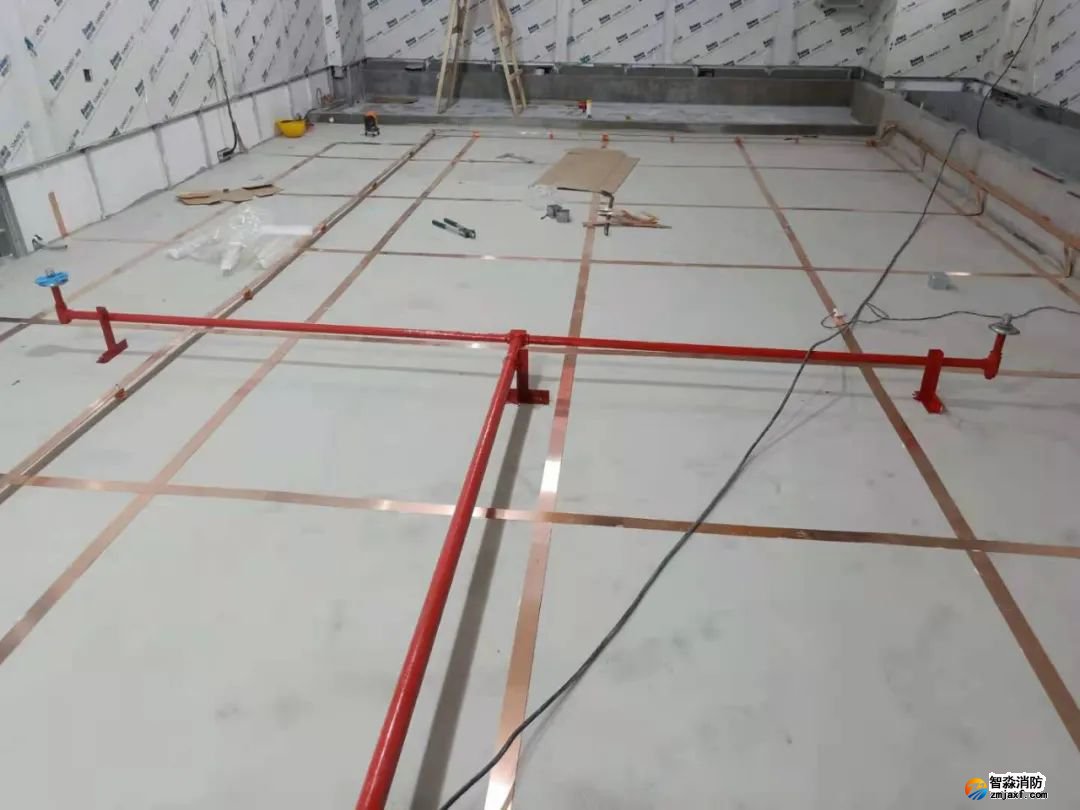

地板下管網及噴頭安裝

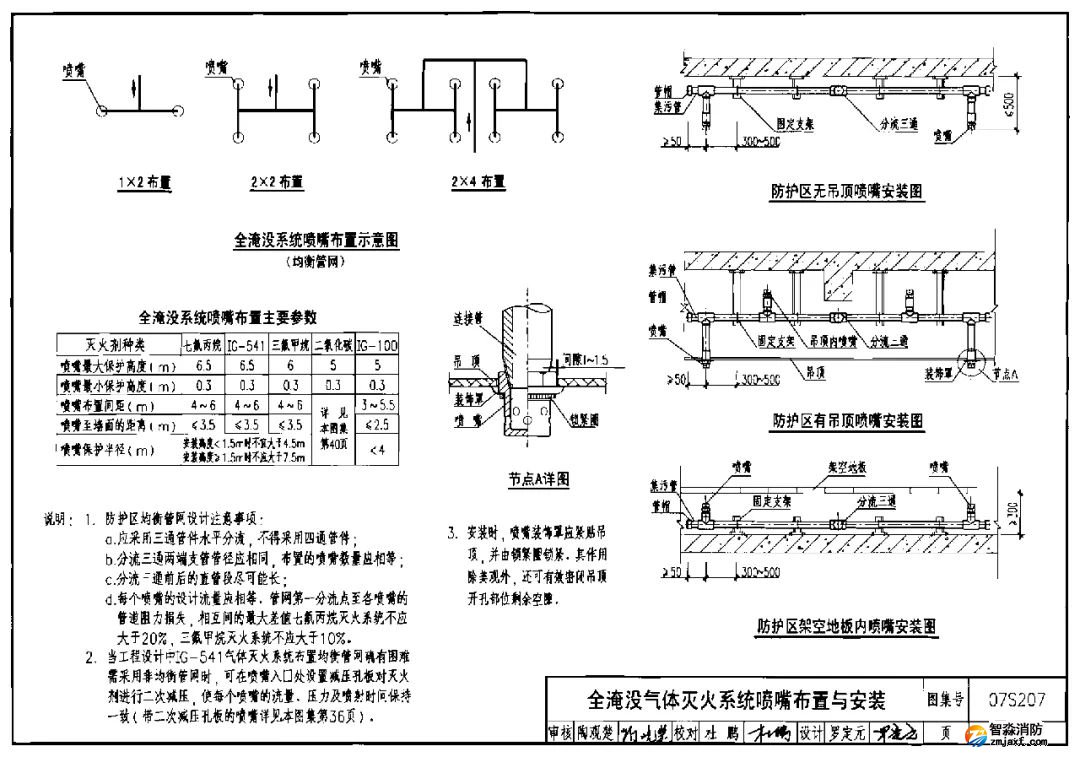

防護區架空地板內噴嘴安裝

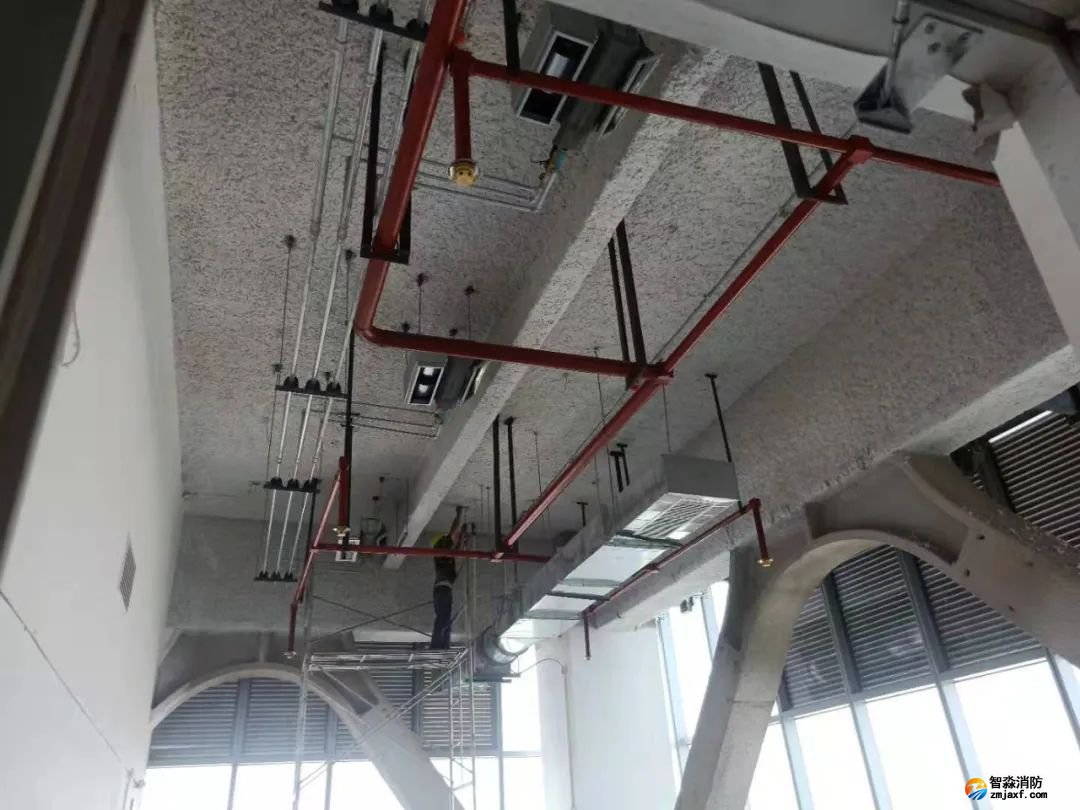

頂板下管網及噴頭安裝
