就地水位顯示裝置、高低液位報警裝置、帶有指示啟閉裝置的區別及應用？

就地水位顯示裝置、高低液位報警裝置、帶有指示啟閉裝置是消防儲水設施現場及遠程監管顯示的重要設備，對儲水的要求直接決定了滅火的時效和結果，所以監測水源的實時動態尤為重要，此篇以此為探討！

根據《消防給水及消火栓系統技術規范》 GB50974-2014>條文可知：

4.3.9 消防水池的出水、排水和水位應符合下列規定：2 消防水池應設置就地水位顯示裝置，并應在消防控制中心或值班室等地點設置顯示消防水池水位的裝置，同時應有最高和最低報警水位；

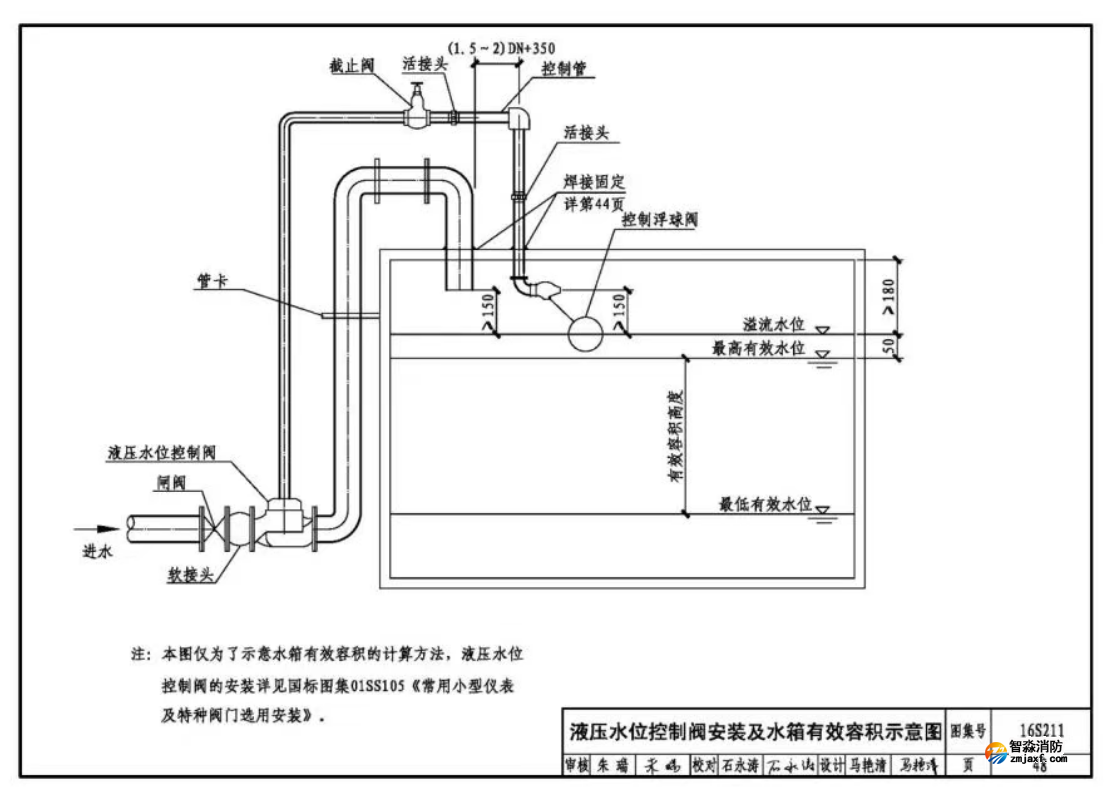

5.2.6 高位消防水箱應符合下列規定：1 高位消防水箱的有效容積、出水、排水和水位等，應符合本規范第4.3.8條和第4.3.9條的規定； 11 高位消防水箱的進、出水管應設置帶有指示啟閉裝置的閥門。

理解這三種裝置的原理，有助于更深刻地把握它們的區別、應用和選型，以下就來逐一拆解它們的核心工作原理：

1. 就地水位顯示裝置：如何“看得見”？

就地顯示的核心原理，是將不可見的液位高度轉化為可見的、直觀的讀數。主要有兩大類原理：

連通器原理（直接可視）

代表設備：玻璃管液位計、磁性翻板/翻柱液位計。

工作原理：基于連通器內液面在重力作用下保持等高的物理定律。測量筒（或旁通管）與容器底部和頂部連通，其內部的液面與容器內液面實時保持一致。

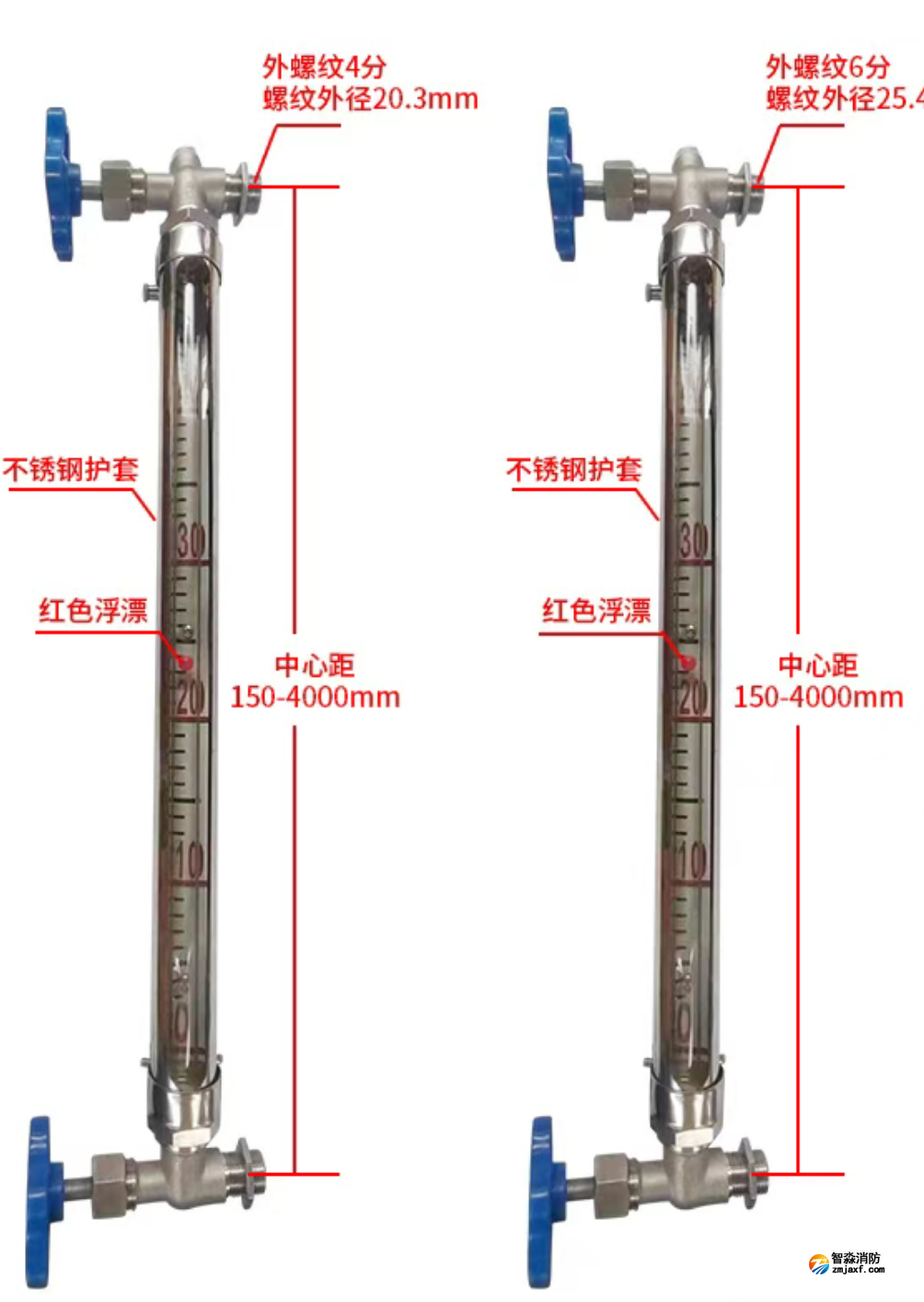

玻璃管式：通過透明玻璃管直接觀察液面。

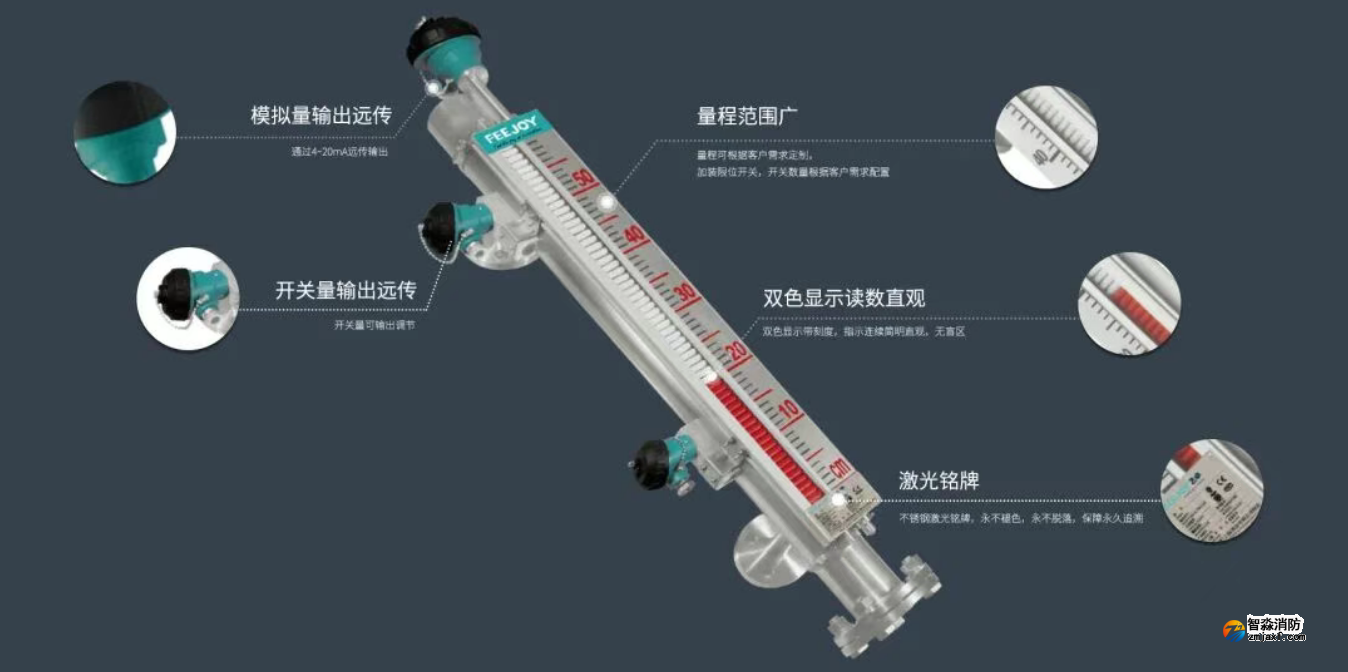

磁性翻板式：浮子在測量管內隨液位升降，浮子內的磁鋼驅動外部一組紅白雙色的翻板翻轉（紅色通常表示液面以下，白色表示液面以上），從而形成清晰、醒目的色帶分界面，指示液位。這是目前最常用、最可靠的就地顯示方式。

靜壓測量原理（變送顯示）

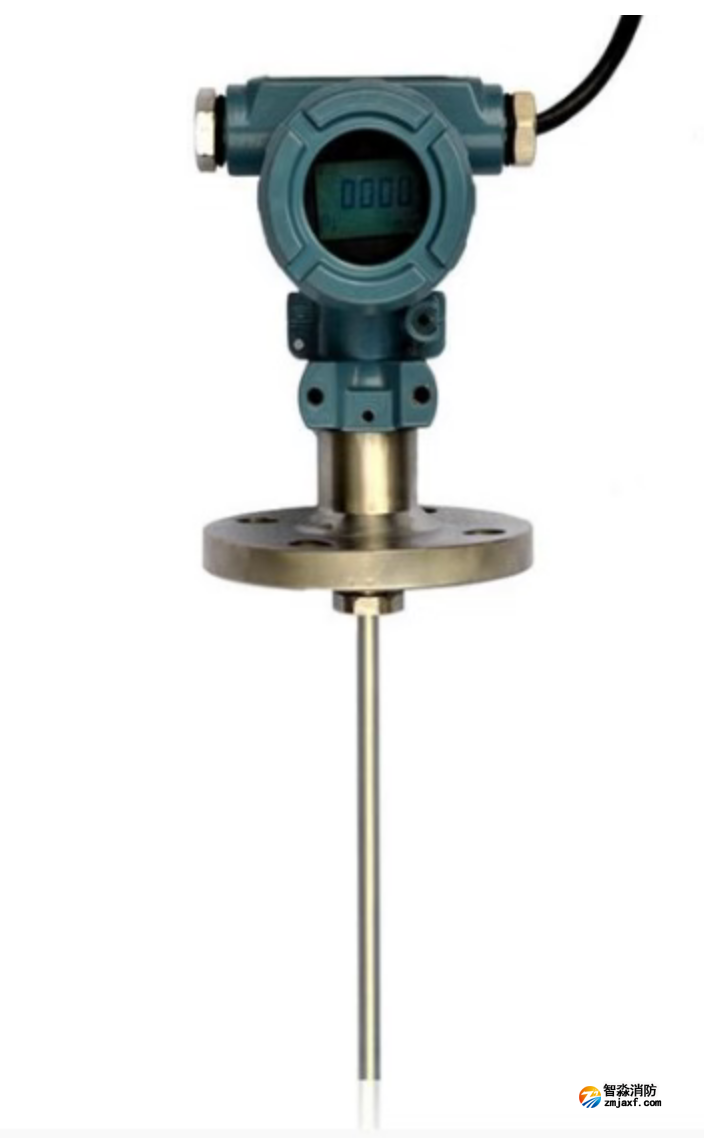

代表設備：投入式/插入式靜壓液位計、帶表頭的雷達/超聲波液位計。

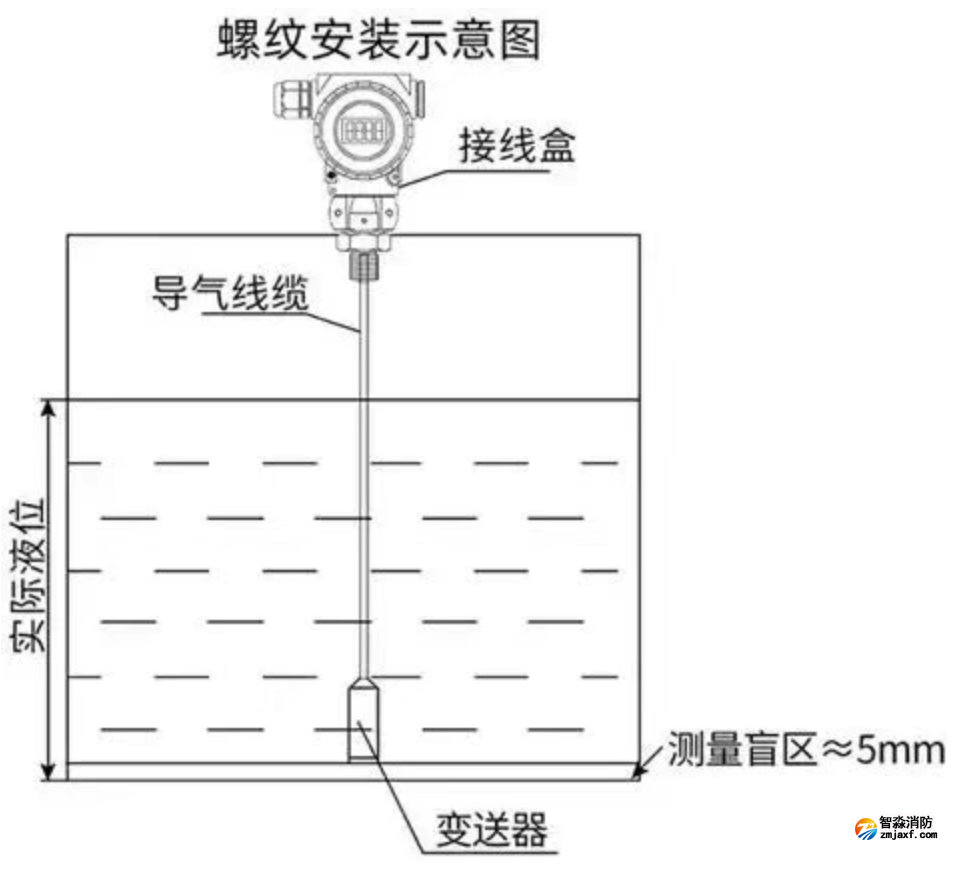

工作原理：基于液體靜壓與液位高度成正比（P = ρgh） 的原理。傳感器（如壓阻式傳感器）安裝在容器底部或側面，測量該點的液體壓力，并將壓力信號轉換為標準的4-20mA電流信號或數字信號，驅動現場的數字表頭顯示出計算后的液位高度值。它雖然沒有直接“看見”液面，但通過精確測量壓力間接、連續地計算并顯示出液位。

2. 高低液位報警裝置：如何“報得準”？

報警裝置的核心原理是在預設的液位點，產生一個開關量（通/斷）信號。其本質是一個“液位開關”。

核心原理：定點觸發，開關輸出。設備內部沒有連續測量功能，只關注液位是否到達了設定的位置（高位或低位）。

常見觸發方式：

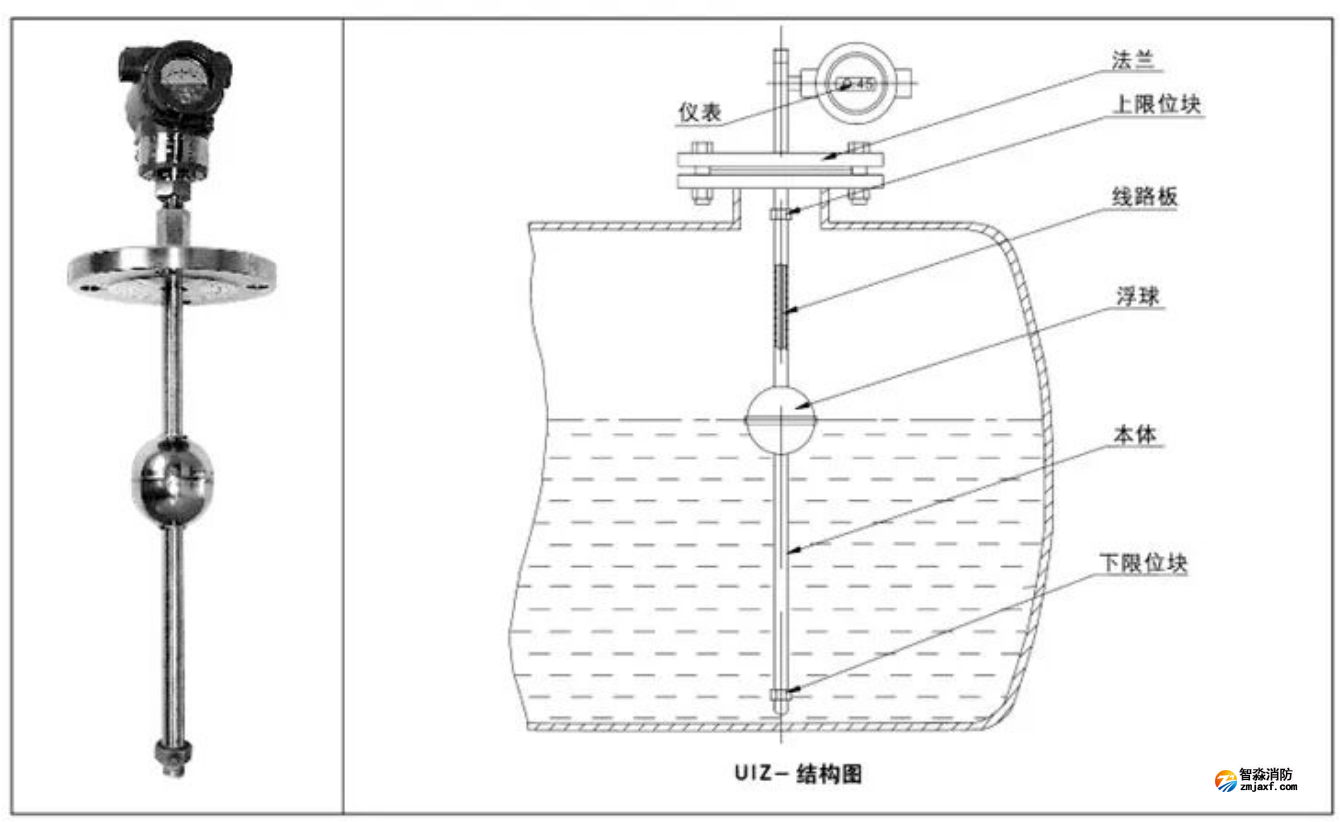

浮球式：液位升降帶動浮球，浮球驅動內部的機械連桿，在設定點觸發微動開關，輸出通/斷信號。

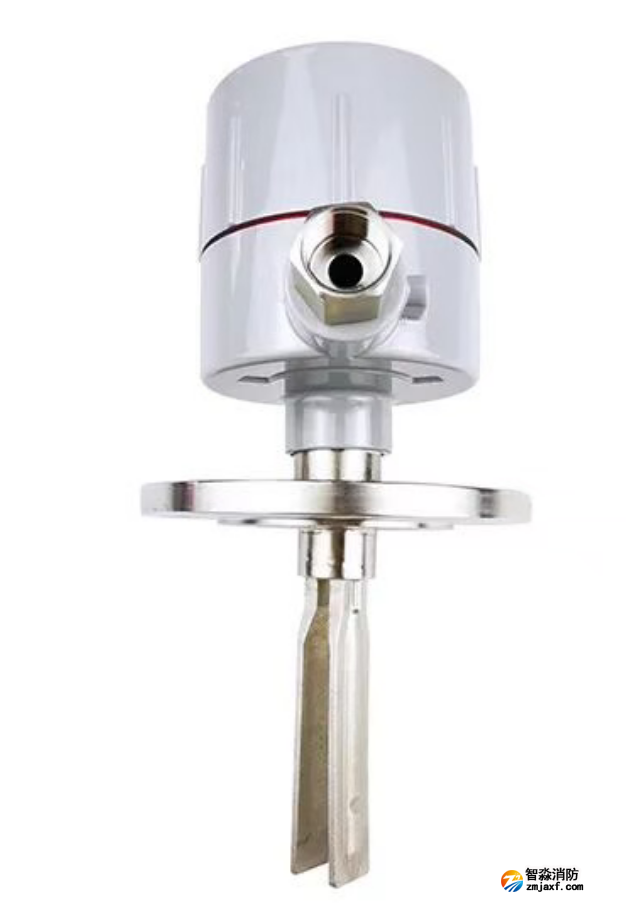

音叉式/振桿式：探頭（音叉）在空氣中以固有頻率振動。當液位浸沒探頭時，振動阻尼發生變化，電路檢測到這一變化，立即切換繼電器的開關狀態，輸出報警信號?？煽啃詷O高，不受介質泡沫、粘附等影響。

電容式：探頭與容器壁構成一個電容。介質（液體）的介電常數與空氣不同，液位到達時電容值發生突變，電子電路檢測到這一突變，觸發開關動作。

磁性原理：與磁性翻板液位計配合使用。在翻板尺的特定高度（報警點）安裝干簧管或霍爾元件開關。當隨液位升降的磁性浮子經過時，觸發開關動作，輸出信號。

3. 帶有指示啟閉的裝置：如何“控得住”？

這是功能最集成的一類，其原理是 “測量 + 判斷 + 執行” 的組合。它通常由連續測量?jī)x表和控制單元共同構成。

工作原理：

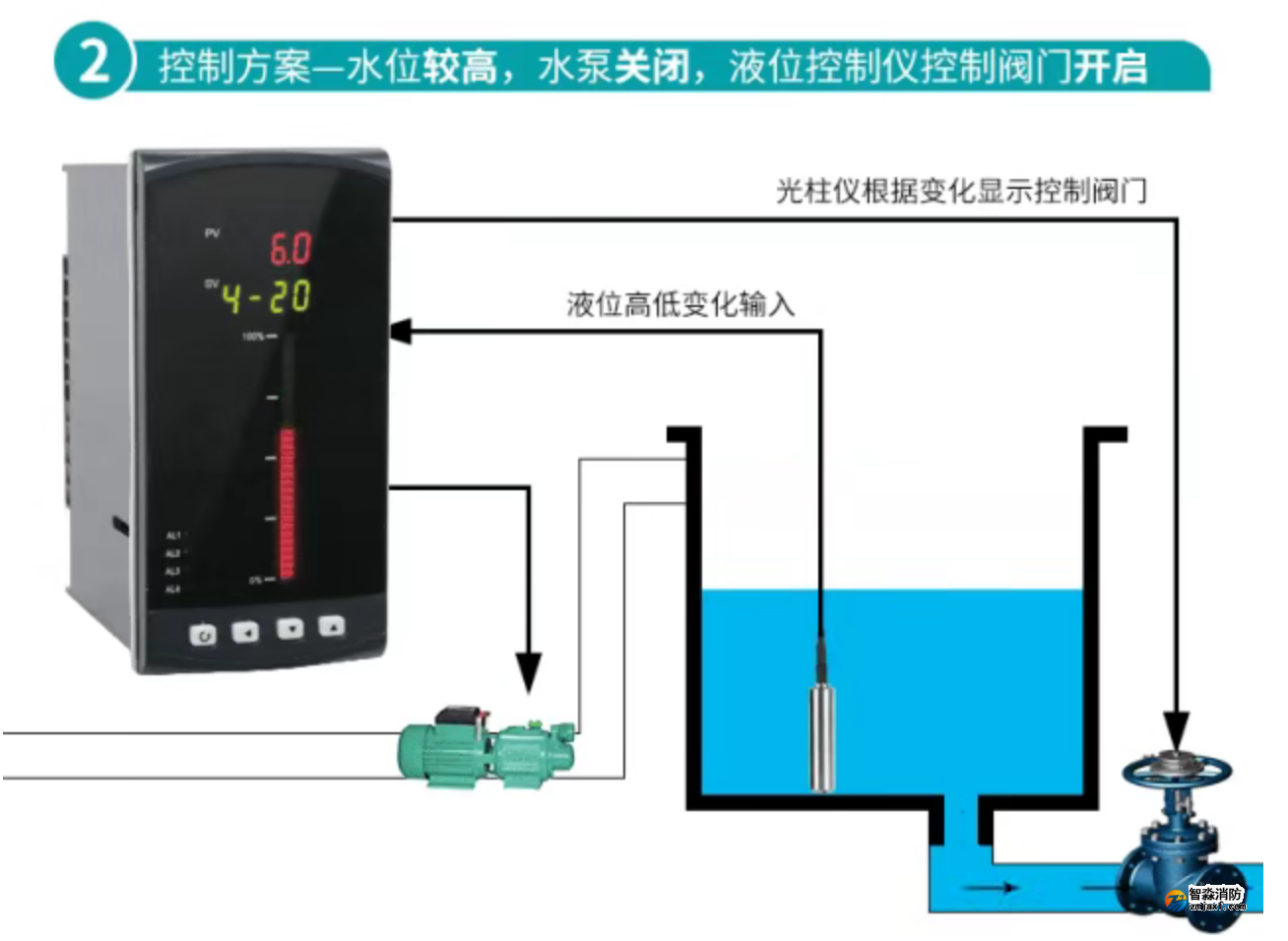

連續測量：首先，需要一個能夠連續測量液位的傳感器（如上述的靜壓液位計、雷達液位計等），它提供代表整個液位范圍的連續信號（4-20mA或數字信號）。

設定與判斷：這個連續信號被送入一個控制單元。這個控制單元可以是獨立的液位控制器，也可以是PLC（可編程邏輯控制器）或DCS（分散控制系統）的一個功能模塊。在控制器內，預先設定了需要執行動作的“啟”液位和“閉”液位。

邏輯輸出與控制：控制器實時比較測量值與設定值。

當液位低于“啟”設定值時，控制器內部的繼電器吸合，輸出一個“閉合”的干接點信號，去啟動泵或打開閥門。

當液位高于“閉”設定值時，控制器斷開這個干接點信號，停止泵或關閉閥門。

關鍵邏輯：為了避免設備在設定點附近頻繁啟停（例如液位在臨界點波動），控制器通常具有回差（死區） 和延時功能。這是它與簡單高低報警開關的核心區別之一，體現了“智能控制”。

原理總結與演進關系

可以將這三者的原理關系理解為從直接感知到邏輯控制的演進：

就地顯示：原理是物理現象的直接可視化（連通器）或物理量的直接轉換與顯示（靜壓測量）。

高低報警：原理是在單一點的物理狀態突變觸發一個開關信號，核心是一個“二值傳感器”。

指示啟閉：原理是連續測量 + 邏輯判斷 + 指令輸出，是一個完整的單回路自動控制系統。

就地水位顯示裝置、高低液位報警裝置以及帶有指示啟閉的裝置，是液位監控中功能側重不同的三類設備。為了快速把握核心區別，下表匯總了它們的關鍵信息：

選型與應用要點

在實際項目中，正確選擇和使用這些裝置至關重要：

遵循強制規范：在消防領域，《消防給水及消火栓系統技術規范》（GB 50974-2014） 強制要求消防水池和高位消防水箱必須設置就地水位顯示裝置，并應在消防控制中心或值班室等地點設置顯示水位的裝置，同時應有最高和最低報警水位。這是設計的底線。

結合實際需求選型：選擇具體設備時，需考慮測量介質的性質（腐蝕性、粘度）、儲罐的深度（量程）、環境條件（防爆、防護等級）以及成本預算。例如，靜壓式液位計成本較低且安裝方便，但在動水中需固定以保證測量精度；雷達液位計抗干擾能力強，適用于有泡沫或蒸汽的復雜環境，但成本較高。

注重系統集成與可靠性：

信號傳輸：實現遠程顯示和報警的關鍵。模擬量信號（如4~20mA）用于連續液位顯示與傳輸，抗干擾能力強，適合長距離傳輸；開關量信號則用于觸發高低液位報警。

冗余設計：重要的液位監控點（如消防水池）建議采用“就地顯示+控制室遠程顯示”的雙重監測方案，提高系統可靠性。

定期維護：所有液位測量裝置都需要定期檢查、清洗傳感器和校準，以確保長期準確可靠運行。

總結

簡單來說，這三類裝置的關系是：就地顯示是“眼睛”，讓你看到狀況；高低報警是“警報器”，在異常時提醒你；而帶有指示啟閉的裝置則是“自動手”，能替你完成開關操作。

一個完善的液位監控系統常常需要將它們組合使用，例如在消防水池上，同時安裝就地液位計讓巡檢人員現場讀數，設置高低液位報警裝置在控制室提醒值班人員，并通過帶有啟閉控制的裝置聯動水泵，實現自動補水或低水位停泵保護。

在實際工程中，一個裝置可能融合多種功能。例如，一個磁性翻板液位計，本身就具備就地顯示功能；在其導桿上安裝兩個報警開關，就具備了高低報警功能；如果再將該報警信號接入水泵控制箱的邏輯電路，就能實現啟閉控制，從而構成一個完整的、經濟實用的液位監控與控制系統。
