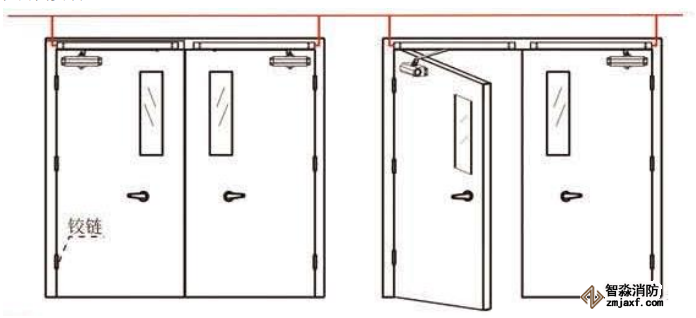

拉門面安裝：

①聯動滑槽不區分左右門，安裝時將“線端”偏向鉸鏈一側；

②液壓缸安裝時，帶有調速閥的一端，偏向鉸鏈一側。

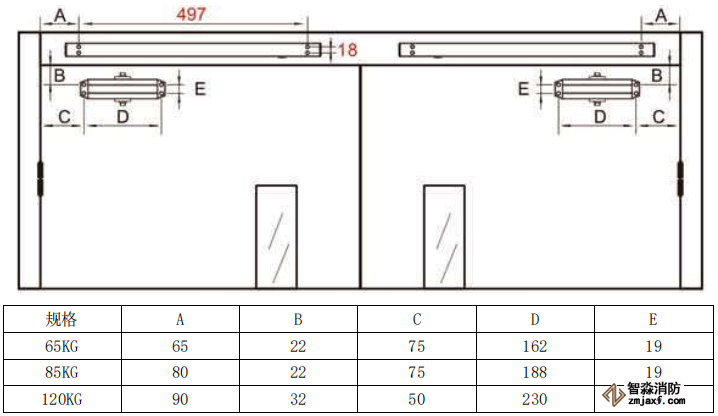

拉門面安裝/預埋尺寸圖：

拉門面電動閉門器安裝步驟：

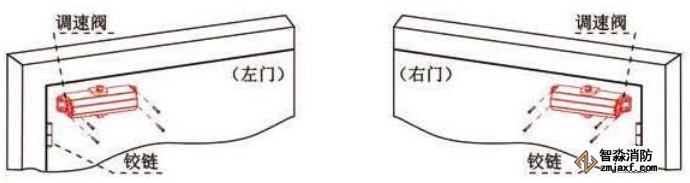

1、液壓缸安裝時，帶有調速閥的一端，偏向鉸鏈；

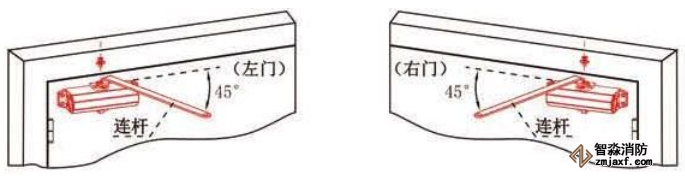

2、如下圖所示，將連桿與門面成45°夾角，并用螺絲將其固定；

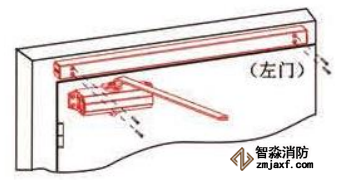

3、將滑動導軌安裝在門框上，“接線端”靠近鉸鏈一側，右門同理；

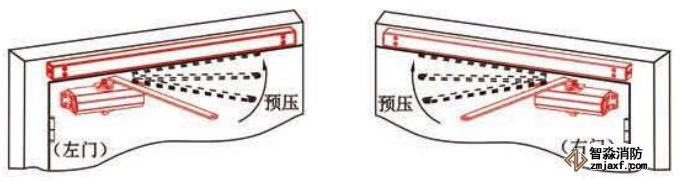

4、如下圖所示，關閉防火門，搬動連桿進行預壓；

5、用螺絲將連桿與聯動滑槽連接；

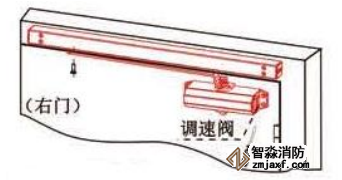

6、適當調節“調速閥”，調整閉門速度。
