攝像機報警輸入輸出如何接線安裝？
攝像機報警輸入輸出設備有哪些？溫馨提示：在進行接線操作時，請先對設備進行斷電哦常見的報警輸入設備：紅外探測器(紅外對射)，電子圍欄，門磁，煙感等。

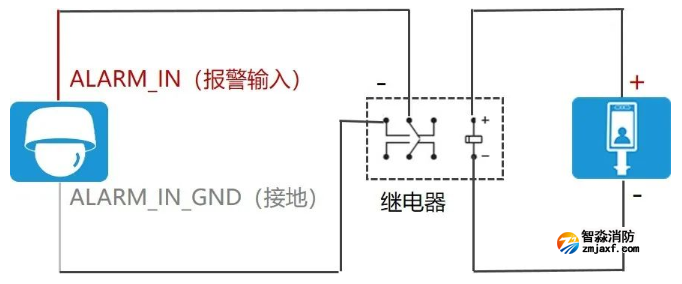

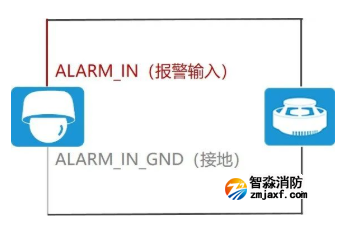

報警輸入只需接入開關量信號，所以不區分正負極，ALARM_IN和GND接口直接和報警輸入設備的接線連接即可。注意：需要確認告警輸入設備是干接點輸出還是濕接點輸出。
濕接點接線方法
常見的報警輸出設備：警號(喇叭)，報警燈，門禁開關，揚聲器開關等。

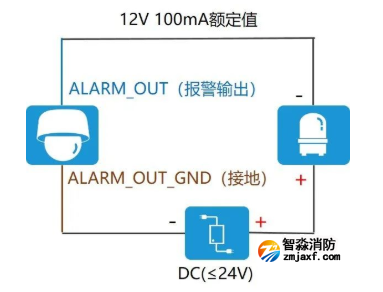

當前攝像機報警接口為濕接點，報警設備支持最大24V 100mA的電壓直流輸入。如果對接支持高壓的開關，需要在外部增加繼電器做隔離。低壓直流告警設備接線方法（濕接點）

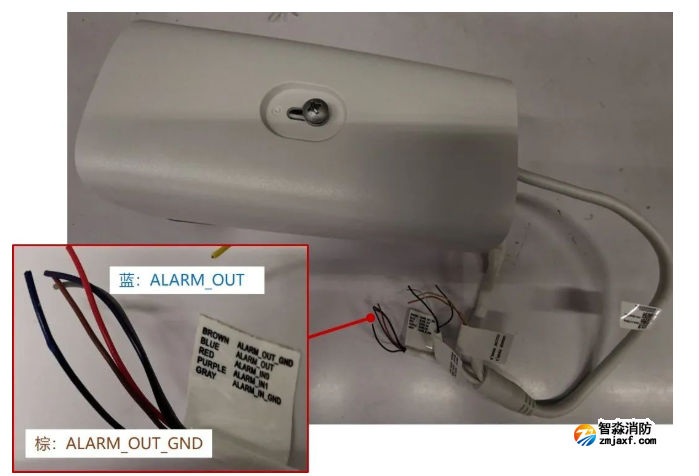

1. 攝像機的ALARM_OUT接報警設備的正極；
2. 攝像機的ALARM_OUT_GND接報警設備的GND/電源的負極。

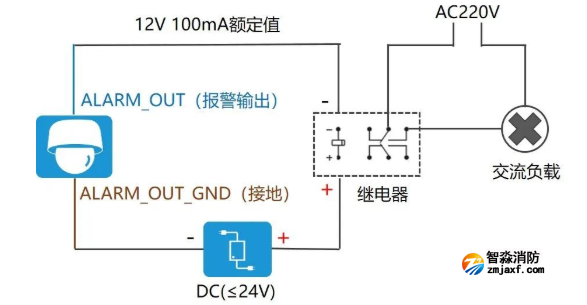

注意：如果報警輸出設備輸出的直流電流過大，需要在報警輸出設備與ALARM_OUT之前串接限流電阻，限制ALARM_OUT的電流＜100mA。高壓告警設備接線方法（干接點）
2. 電源的負極接攝像機的ALARM_OUT_GND；3. 繼電器的負極接攝像機的ALARM_OUT。

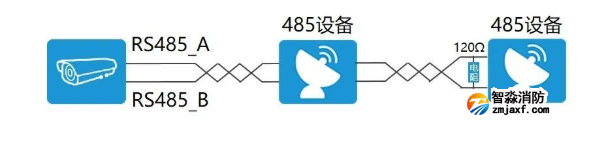

1. 如果報警輸出設備輸出的直流電流過大，需要在報警輸出設備與ALARM_OUT之前串接限流電阻，限制ALARM_OUT的電流＜100mA；2. 繼電器的選型：線圈端的耐壓需要與選用的DC電源匹配，耐壓值高于DC電源電壓。攝像機支持半雙工2線式RS485接口，常見的設備有：云臺，雷達等。接線最好采用雙絞線。接多個485設備時，建議采用菊花鏈連接，末端建議增加匹配電阻。1. 攝像機的RS485_A接設備RS485_A（或RS485+）；
2. 攝像機的RS485_B接設備RS485_B（或RS485-）。
