低壓壓力開關、流量開關、報警閥壓力開關、電接點壓力表的區別及應用？

低壓壓力開關、流量開關、報警閥壓力開關是消防水泵連鎖啟動的重要設備，電接點壓力表是常用于穩壓泵實現自動啟停的消防設備；

根據《消防給水及消火栓系統技術規范》 GB50974-2014 >11.0.4 消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等開關信號直接自動啟動消防水泵。消防水泵房?jī)?nèi)的壓力開關宜引入消防水泵控制柜內。

根據《自動噴水滅火系統設計規范》 GB50084-2017 >11.0.1 濕式系統、干式系統應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

故而理解這些設備的“原理”是掌握其區別和應用的基礎，此篇以此為探討！

以下面就這四種設備的工作原理作詳細拆解：

1. 低壓壓力開關 (消防水泵出水干管壓力開關)

核心原理：將管網壓力的機械變化，轉換為可靠的電氣開關信號。

感知壓力：開關內部有一個膜片或波紋管作為感壓元件。膜片的一側與消防管網（出水干管）連通，感受管網水壓。

力傳遞：管網壓力作用在膜片上，產生一個向上的力。這個力通過一個頂桿或杠桿機構傳遞。

觸發開關：頂桿的另一端頂著一個微動開關。當管網壓力正常時，頂桿克服內部預設彈簧的力，使微動開關處于一種狀態（通常為“斷開”）。當管網壓力下降到設定值時，彈簧的力大于水壓力，頂桿回縮，釋放對微動開關的壓力，微動開關的狀態瞬間翻轉（變?yōu)椤伴]合”）。

輸出信號：微動開關的“閉合”或“斷開”狀態，就輸出一個無源干接點信號，直接傳遞給消防水泵控制柜，命令其啟動主泵。

簡單比喻：像一個“壓力控制的按鈕”。正常壓力時，水壓把按鈕“按住了”（不通）；壓力不夠時，按鈕“彈起來了”（導通）。

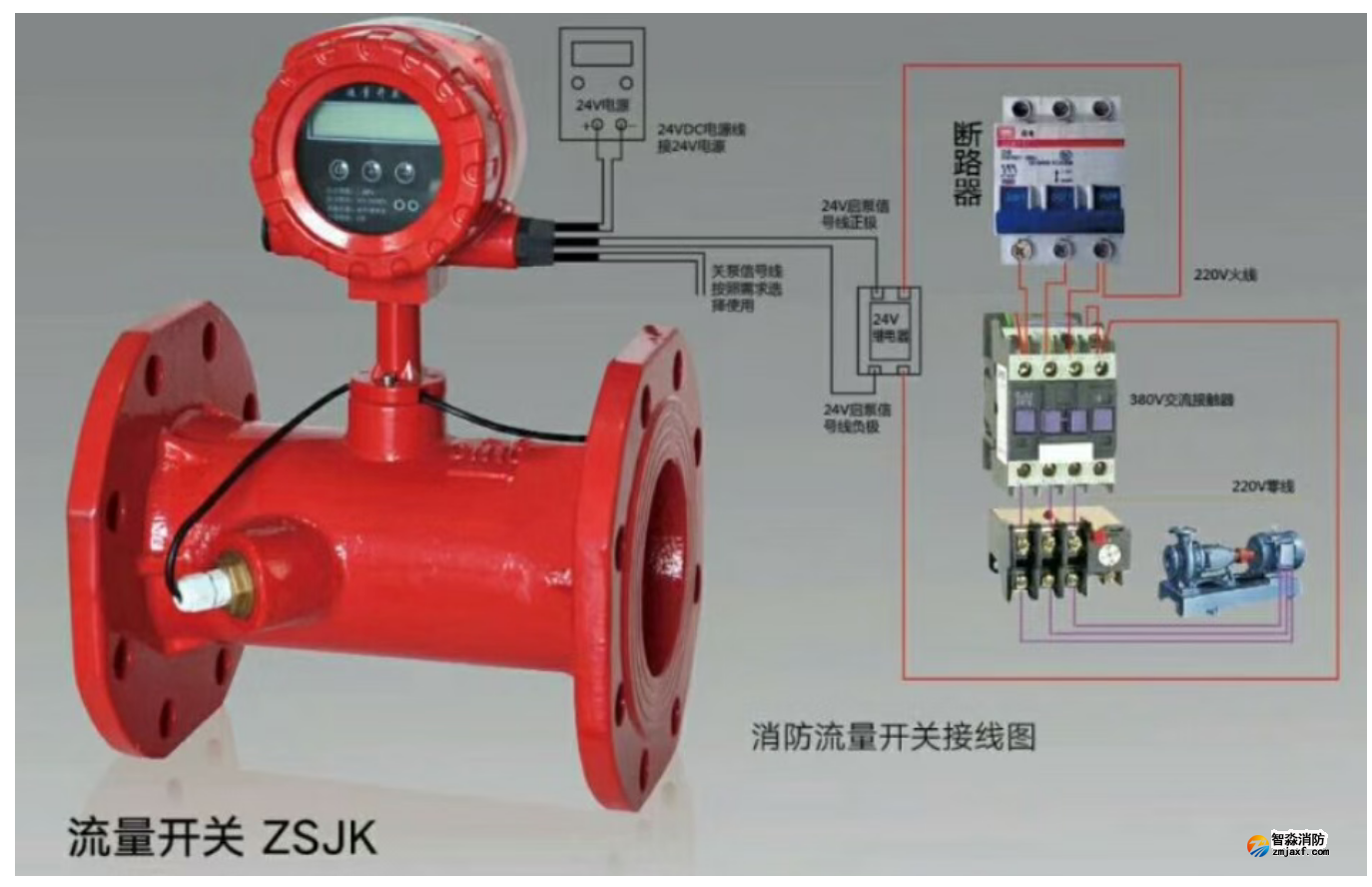

2. 流量開關

核心原理：檢測管道內流體是否流動及流動大小，而非壓力。 主要有兩種

主流原理：

A. 機械式（靶式）流量開關（消防常用）

感知流動：在管道中安裝一個垂直于水流方向的金屬靶片。

力學轉換：當水流流動時，會沖擊靶片，使其發生偏轉。流量越大，偏轉角度越大。

觸發開關：靶片的偏轉通過一個外部杠桿或內部磁耦合機構，帶動一個微動開關。當流量達到或超過預設值（如≥1.0 L/s ~ 2.0 L/s）時，靶片偏轉角度足以觸發微動開關動作。

輸出信號：微動開關輸出一個無源干接點信號，用于啟泵。

簡單比喻：像放在小溪里的“小水車”，水流小了不動，水流大到一定程度就把旁邊的開關“打”開了。

B. 熱式（導熱式）流量開關

發熱與測溫：探頭內有兩只溫度傳感器，一只被持續、恒定地加熱，另一只測量流體實際溫度。

感知流動：在靜止或低流速時，被加熱的傳感器熱量不易散失，它與流體溫度傳感器之間的溫差很大。當流體開始流動，熱量被迅速帶走，兩者溫差迅速減小。

電路判斷：內部電路監測這個溫差值。當溫差減小到設定的閾值（對應一個特定的流速）時，電路判斷為“有流量”。

輸出信號：電路控制一個固態繼電器（SSR） 或繼電器輸出開關信號。

特點：無活動部件，響應快，可檢測極低流速，但價格較高。

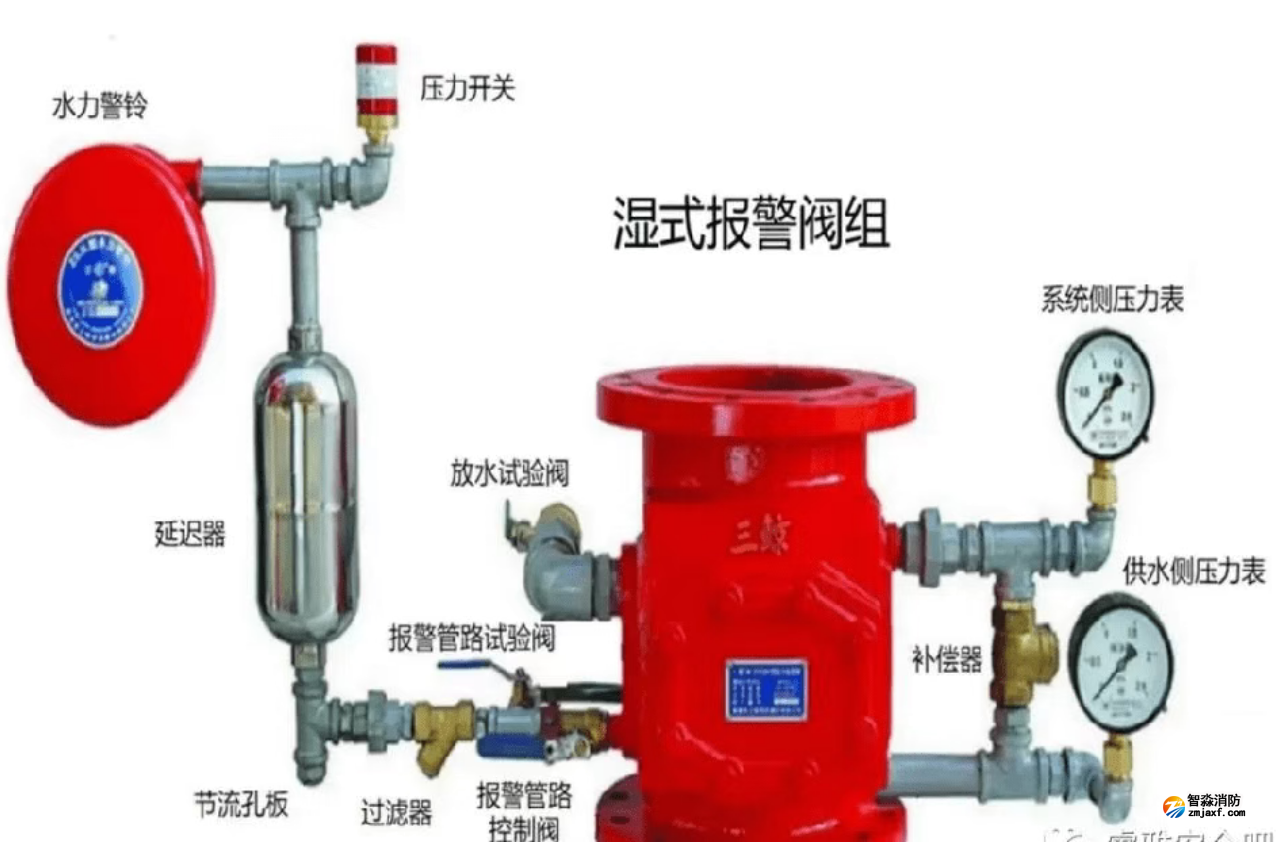

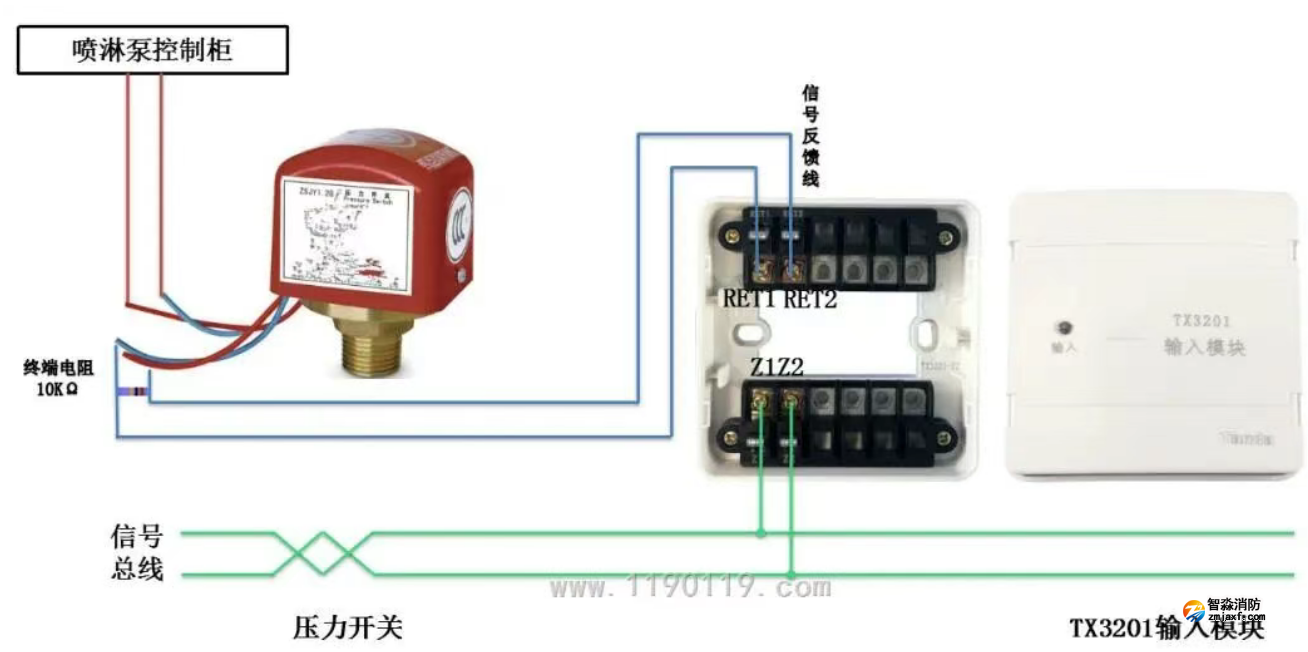

3. 報警閥壓力開關

核心原理：它是濕式報警閥組的“動作確認”部件，專門感知報警管路的水壓建立。

等待狀態：在平時，濕式報警閥的閥瓣上下水壓平衡，報警管路里是無水無壓的。此時壓力開關的膜片不受壓。

感知?jiǎng)幼鳎寒?dāng)某個噴頭爆裂噴水，濕式報警閥閥瓣上部壓力下降，閥瓣開啟，消防水流入管網滅火。同時，一部分水通過報警閥的“報警管路”流向水力警鈴和壓力開關。

壓力建立：報警管路中的水迅速充滿并建立起壓力，這個壓力直接作用在壓力開關的膜片上。

觸發與輸出：這個過程與“低壓壓力開關”類似，但方向是壓力從無到有、從低到高。當壓力達到其動作設定值（通常很低，如0.05-0.1MPa）時，內部機構觸發微動開關動作。

信號意義：它的開關信號意味著 “濕式報警閥已確認開啟，系統正在噴水” ，因此它輸出的信號被用于直接啟動噴淋泵。

簡單比喻：像是報警閥的“專屬通訊員”。平時沒事干（沒水沒壓），一旦報警閥動真格的（水流進報警管），它就立刻“打電話”（發信號）叫噴淋泵來幫忙。

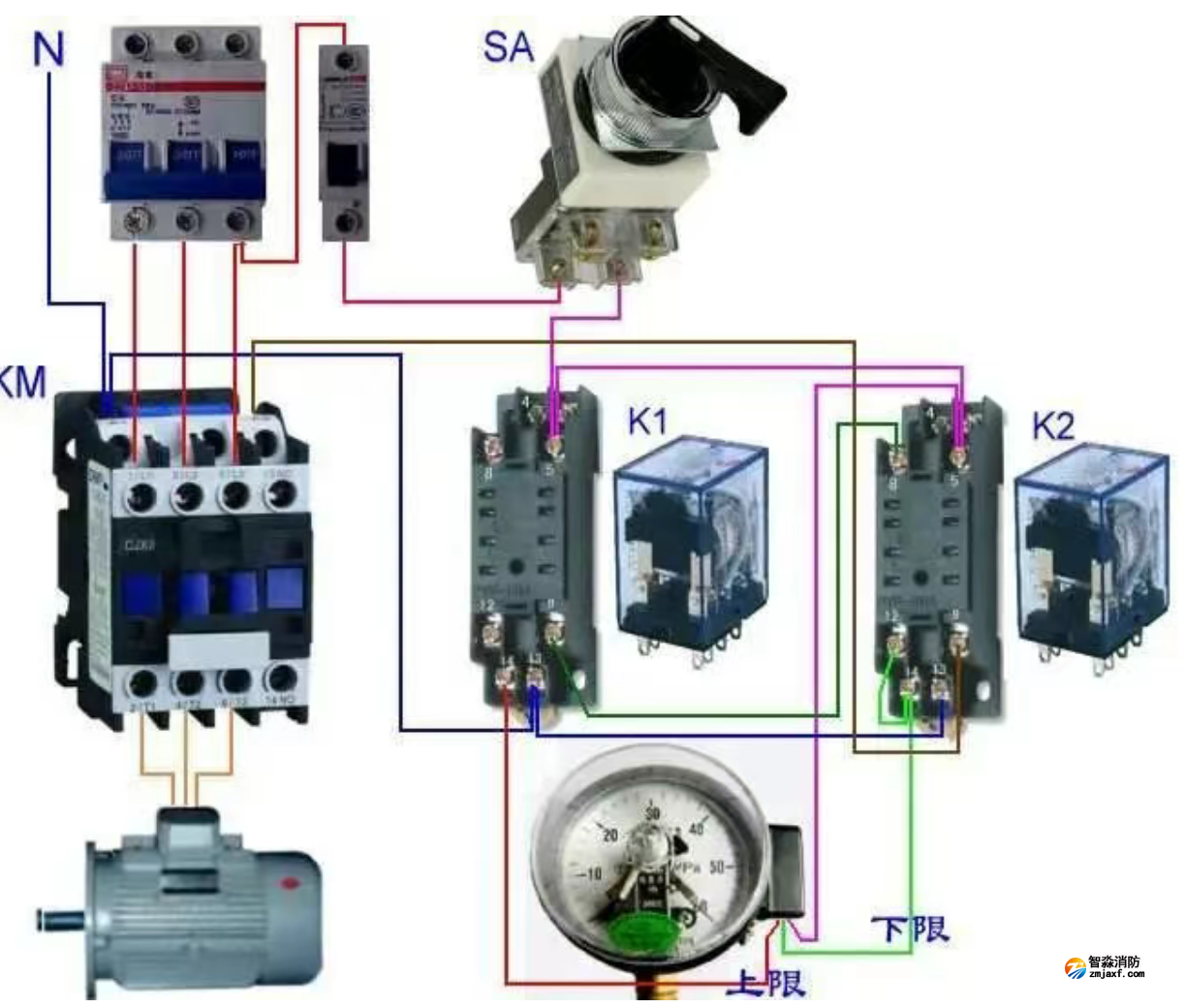

4. 電接點壓力表

核心原理：在普通彈簧管壓力表的基礎上，增加了可調節的電路接點，實現“指針位置”的電氣檢測。

壓力指示：核心是一個波登管（扁圓形截面的彎曲金屬管）。管內壓力增加時，波登管有伸直的趨勢，通過齒輪傳動機構，帶動指針在刻度盤上轉動。這是其壓力顯示功能。

電接點設置：表盤上裝有兩個可單獨調節位置的設定指針（通常帶小箭頭的），分別代表上限和下限設定值。設定指針本身是電路的一部分。

通斷控制：儀表的指針上附帶一個電刷或?qū)щ娽?。?dāng)系統壓力變化，主指針轉動：

壓力低于下限設定值時，主指針上的電刷與下限設定指針接觸，接通“下限”電路。

壓力高于上限設定值時，主指針上的電刷與上限設定指針接觸，接通“上限”電路。

輸出信號：通過“公共-下限-上限”三個接線端子，可以輸出不同的通斷信號，用于控制（如啟停穩壓泵）或報警。

簡單比喻：像一個帶“鬧鐘”的鐘表。指針是現在的時間，你能設定“起床”（下限）和“睡覺”（上限）兩個鬧鐘時間。指針走到設定時間，鬧鐘（電路）就響。

原理總結與對比

關鍵理解：低壓/報警閥壓力開關是專用開關器件，追求高可靠性和快速直接的動作，以機械式為主。電接點壓力表首先是儀表，其次才是開關，其接點是滑動接觸式，存在接觸不良、火花、磨損的可能，因此在消防主泵啟動等高可靠性要求場合不被采用，多用于穩壓泵控制等非關鍵回路。

理解低壓壓力開關、流量開關、報警閥壓力開關和電接點壓力表之間的區別，對于消防系統設計至關重要。下面這個表格匯總了它們的核心要點：

應用選擇要點

在實際設計和應用中，有幾個關鍵點需要注意：

不允許自動停泵！以上低壓壓力開關、流量開關、報警閥壓力開關對于消防水泵控制柜的連鎖信號都應接入自鎖回路；根據《消防設施通用規范 》GB55036-2022>3.0.11 消防水泵應符合下列規定：1 消防水泵應確保在火災時能及時啟動；停泵應由人工控制，不應自動停泵。

獨立性與冗余設計：根據消防規范（如GB50974），消防水泵的自動啟動信號可以來自出水干管上的低壓壓力開關、高位消防水箱出水管上的流量開關或報警閥壓力開關。這些信號的作用是獨立的，采用“或”的邏輯關系，即任何一個開關動作都應能啟動消防泵，這提高了系統的可靠性。

設定值的確定：開關的設定值至關重要。例如，流量開關的設定值應大于系統正常的泄漏量，但小于初期火災的最小消防用水量，以避免誤動作或拒動作。低壓壓力開關的設定壓力需根據系統最不利點所需的壓力進行計算設定。

消防泵控制柜狀態是前提：所有這些開關直接啟動消防泵的前提是，消防水泵控制柜必須處于自動狀態。如果控制柜置于手動狀態，這些開關信號將無法啟動消防泵。
